微信咨詢
不間牌號高溫鍛件的再結(jié)晶特性有所不同。例如，多數(shù)高溫合金的臨界變形程度為3%-5%，而GH135合金為4%-6%，鍛造時應(yīng)使各處變形程度超過上述數(shù)值。
不同冶煉方法、不同爐號的同脾號高溫鍛件，由于化學(xué)成分的實際含量有差別，因此實際再結(jié)晶溫度和聚集再結(jié)晶溫度常常是不一樣的。強碳化物和金屬間化合物的形成元素碳、鉬、鈦等的影響更為明顯。例如，山西建業(yè)鍛壓生產(chǎn)和試驗證明：不冋冶煉方法、不同爐號的GH33合金，其適宜的加熱溫度在1070-U401C之間變化。因此應(yīng)根據(jù)各批材料的情況采取具體的有效措施。
大型鍛件的斷面尺寸大，生產(chǎn)過程復(fù)雜，其熱處理應(yīng)考慮以下特點組織性能很不均勻；晶粒粗細不均；存在較大殘余應(yīng)力；一些鍛件容易穿產(chǎn)生白點缺陷。
當(dāng)要求鋼焊后在690℃退火長達24h時，為了仍能保證，不致降低母材的力學(xué)性能，就應(yīng)當(dāng)把淬火后的回火溫度選得低些，一般選在650℃。鋼焊后退火要求在較低的溫度610℃下進行，其回火參數(shù)約為19，所以淬火后就可以直接在得到力學(xué)性能的溫度650℃下回火。
關(guān)于回火參數(shù)的計算，文獻中多有報道。在此，應(yīng)當(dāng)把淬火后的回火、焊接的中間退火和焊后退火等不同時期的溫度和時間換算成在同一溫度不同當(dāng)量保溫時間下的回火，然后再按此溫度及當(dāng)量時間的總和計算出回火參數(shù)。

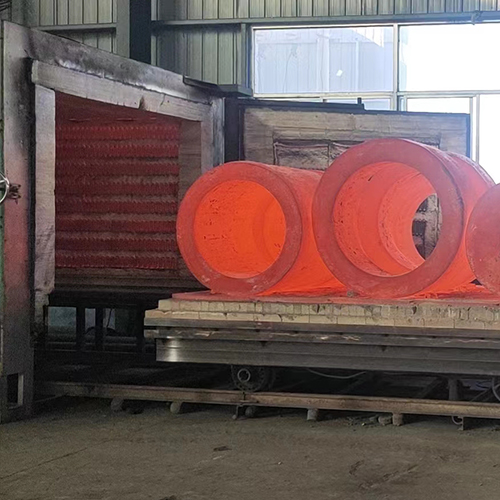

山西建業(yè)鍛壓鍛件熱處理加熱時，根據(jù)鍛件入爐時爐溫的不同可分為三種情況。 冷鍛件裝入爐溫已升到淬火或正火溫度的爐內(nèi)加熱，這是小型零件常用的一種加熱方式，但對大型鍛件來說是屬于快速加熱范圍了，隨著鍛件冶金質(zhì)量的提高，這種加熱方式在大型鍛件上的應(yīng)用也越來越多了。
備案號：
